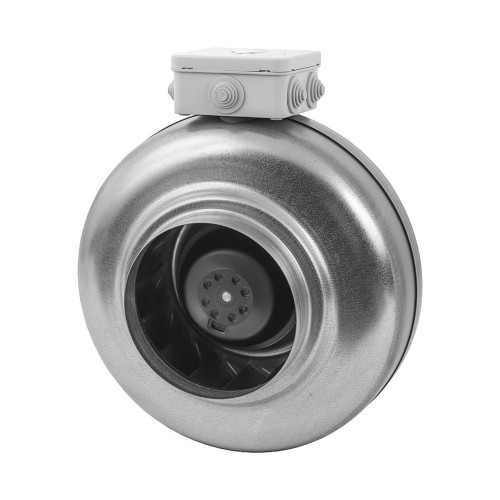

kõrgsurve kanali ventilaatorid AKM

Disain:

  • Korpuse materjal: tsingitud lehtteras
  • Ventilaator: tsentrifugaalne rootori tiivik ja välisrootori mootor
  • Mootori kaitseklass: IP44
  • Isolatsiooniklass: B-klass
  • Mootori kaitse sisseehitatud termokontaktiga
  • Pallilaager
  • Terminalikarbi kaitseklass: IP55



Paigaldamine:

  • Paigaldamine kõigi tüüpi ümmarguste kanalitega: plekk, paindlik alumiinium, plastik või kangas
  • Paigaldusklamber on kaasas
  • Asukoht: siseruumides
  • Ei sobi saastunud õhu või lenduvate ja plahvatusohtlike gaaside jaoks



Toiteallikas: 220-240V-50Hz ühefaasiline

Temperatuurivahemik: -40°C kuni +50°C

Suurused: 100-315 mm

Kiiruse reguleerimine: Kõik mudelid on kiiruse reguleeritavad

EUROPLAST tsentrifugaalsed kanaliventilaatorid on mõeldud sundõhuringluseks ja väljatõmbesüsteemideks äri-, kontori- ja muudes ruumides. Need sobivad kokkupanemiseks erinevatesse asenditesse. Sisseehitatud tsentrifugaalsed kanaliventilaatorid saab tööle panna ümbritseva õhu temperatuuridel vahemikus -40ºC kuni +50ºC. Ventilaatori korpus on valmistatud tsingitud terasest.

Läbimõõt

Sortida

Toote kood Tootenimi EAN Läbimõõt
AKM100
AKM100
kõrgsurve kanaliventilaator, Ø100mm, metallist
4750492217467
100 mm
AKM125
AKM125
kõrgsurve kanaliventilaator, Ø125mm, metallist
4750492217474
125 mm
AKM160
AKM160
kõrgsurve kanaliventilaator, Ø160mm, metallist
4750492217481
160 mm
AKM200
AKM200
kõrgsurve kanaliventilaator, Ø200mm, metallist
4750492217498
200 mm
AKM250
AKM250
kõrgsurve kanaliventilaator, Ø250mm, metallist
4750492217504
250 mm
AKM315
AKM315
kõrgsurve kanaliventilaator, Ø315mm, metallist
4750492217511
315 mm

Tüüp

A

[mm]

ØB

[mm]

C

[mm]

ØD

[mm]

E

[mm]

AKM100 287 244 189 100 152
AKM125 287 244 182 125 143
AKM160 387 344 217 160 166
AKM200 387 344 231 200 179
AKM250 387 344 230 250 167
AKM315 444 402 256 315 188







Tüüp Pinge
[V / Hz]
Võimsus
[W]

Voolutugevus

[A]

Kondensaator [μF] Õhuvool [m3/h]

Kiirus

[rpm]

Kaal

[kg]

Temperatuurivahemik min/max [°C] Mootori kaitseklass Klemmikarbi kaitseklass
AKM100 220-240~ 50 74 0,31 2 379 2800 3 -40/+50 IP44 IP55
AKM125  220-240~ 50 74 0,31  421  2800  -40/+50  IP44  IP55
AKM160 220-240~ 50 103  0,50  866  2796  -40/+50  IP44  IP55
AKM200 220-240~ 50 140 0,60 4 1007 2659 4,7 -40/+50 IP44 IP55
AKM250 220-240~ 50 140 0,60 4 967 2659 4,7 -40/+50 IP44 IP55
AKM315 220-240~ 50 278 1,20 5 1448 2762 6 -40/+50 IP44 IP55

Ökodisaini andmed
Tüüp Klassifikatsioon**

Energiatõhususe klass
[kohaliku nõudluse juhtimine]

Helivõimsuse tase [dB(A)] Võrdlusvoolukiirus at 50 Pa [m3/h] SPI [W/(m3/h)] Nominaalne voolukiirus [m3/s] Nominaalne välisrõhk [Pa] Kasutatavate ventilaatorite staatiline efektiivsus
kooskõlas
määruse Nr 327/2011

[%]
Järgida ERP 2018
AKM100 RVU C 58 182 0,20 - - - ✓*
AKM125 RVU C 54 200 0,19 - - - ✓*
AKM160 RVU B 57 483 0,12 - - - ✓*
AKM200 NRVU - 56 - - 0,15 312 34,7
AKM250 NRVU - 54 - - 0,16 288 34,4
AKM315 NRVU - 53 - - 0,29 318

*kohaliku nõudluse juhtimisega seade vastab ERP 2018 nõuetele.
**RVU - elamu ventilatsiooniseade.
**NRVU - mitteeluruumide ventilatsiooniseade.
