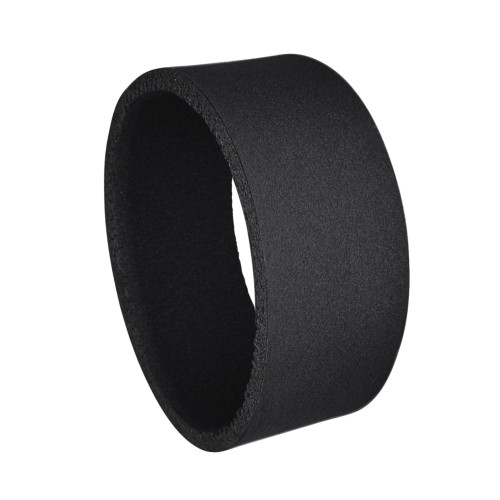

Isolierdichtungen für Anschlüsse IF-U
Konstruktion:
- Aus flexiblem elastomerem Schaumstoff (FEF) zur Isolierung
- Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B
Installation:
- Einfache Montage
- Spart Installationszeit und Platz
- Sorgt für Materialeinsparungen
Betriebstemperatur: -40°C ... +85°C
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz
Dichtgummis sind dazu bestimmt, Isolationsverbindungen abzudecken. Die Dichtungen bieten nicht nur Schall- und Wärmedämmung, sondern dienen auch als Schutzbarriere gegen Wärmebrücken und Kondensation. Die Eigenschaften des Elastomerschaums ermöglichen eine einfache Anwendung der Dichtungen auf verschiedenen Verbindungskonfigurationen und sorgen für einen dichten Sitz.
| Name | Breite | Verbindung | Klasse | |
|---|---|---|---|---|
IF-U100
|
Isolierdichtung für Anschlüsse, Ø100mm, 2 Stk.
|
50 mm | Ø 100 mm | B |
IF-U125
|
Isolierdichtung für Anschlüsse, Ø125mm, 2 Stk.
|
50 mm | Ø 125 mm | B |
IF-U160
|
Isolierdichtung für Anschlüsse, Ø160mm, 2 Stk.
|
50 mm | Ø 160 mm | B |
IF-U200
|
Isolierdichtung für Anschlüsse, Ø200mm, 2 Stk.
|
50 mm | Ø 200 mm | B |
| Typ | ØDnom [mm] |
H [mm] |
T [mm] |
m [kg] |
| IF09-U100 | 100 | 50 | 6 | 0,007 |
| IF09-U125 | 125 | 50 | 6 | 0,008 |
| IF09-U160 | 160 | 50 | 6 | 0,010 |
| IF09-U200 | 200 | 50 | 6 | 0,013 |
| Wesentliche Merkmale | Betriebseigenschaften | Prüfstandard |
| Wärmeleitkoeffizient (für alle Dicken) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktion auf Feuer | B-s3, d0 | EN 13501-1 |
| Betriebstemperatur | -40°C ... +85°C |
