Übergangsstück Kunststoff VA

Konstruktion:

Adapter sind aus Kunststoff

Installation:

Installation mit allen Arten von Luftkanälen
Einbau in beliebiger Lage
Befestigung ohne Kleber, Schellen verwendet werden
Für den Innenbereich

Temperaturbereich (°С): 0… +90
Farben: Weiß

Produkte ansehen

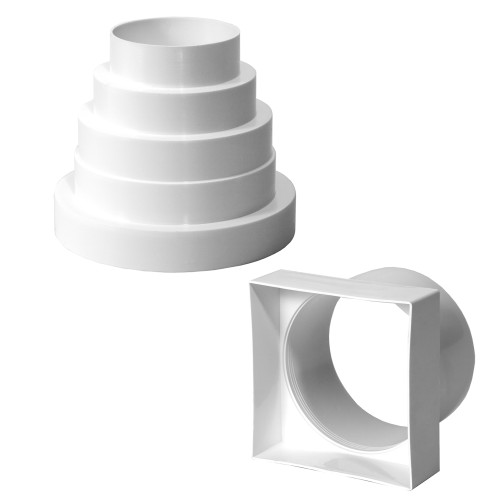

Der Adapter VA80 ist für den Anschluss von Luftkanälen unterschiedlicher Größe ausgelegt. Sein Gehäuse wird auf den erforderlichen Durchmesser zugeschnitten.

Die Adapter VA90-91 dienen zum Anschluss eines runden Kanals an eine Haube mit quadratischem Auslass.

	Name	Breite	Höhe	Verbindung
VA91	Übergangsstück Kunststoff, 100x100mm, Ø100mm	100 mm	100 mm	Ø 100 mm
VA90	Übergangsstück Kunststoff, 90x90mm, Ø100mm	90 mm	90 mm	Ø 100 mm
VA80	Übergangsstück Kunststoff, Ø80-100-120-125-150mm			Ø80-100-120-125-150 mm

Typ	Länge [mm]	ØD [mm]	ØD [mm]	ØD [mm]	ØD [mm]	ØD [mm]	m [kg]
VA80	125	79	99	119	124	149	0,08

Typ	A [mm]	B [mm]	ØD [mm]	H [mm]	m [kg]
VA90	90	90	99	81	0,04
VA91	100	100	99	81	0,04
